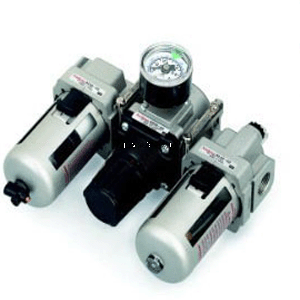

QAC系列空氣過濾三聯件
首頁 >> QAC系列 >> 產品詳細
QAC系列空氣過濾三聯件能夠有效濾除壓縮空氣中的鐵銹、灰塵、水分和其他的雜質；壓差小，自動化操作。該產品采用最佳的模塊化氣動元件組合而成，無管連接，節省空間，外觀漂亮，性?xún)r(jià)比高。
工作壓力：最高壓力1.0MPa 工作溫度：5℃~60℃
容器材料：聚碳酸酯 工作介質：空氣
調壓范圍：0.05~0.8MPa 壓力表螺紋：G1/8、G1/4

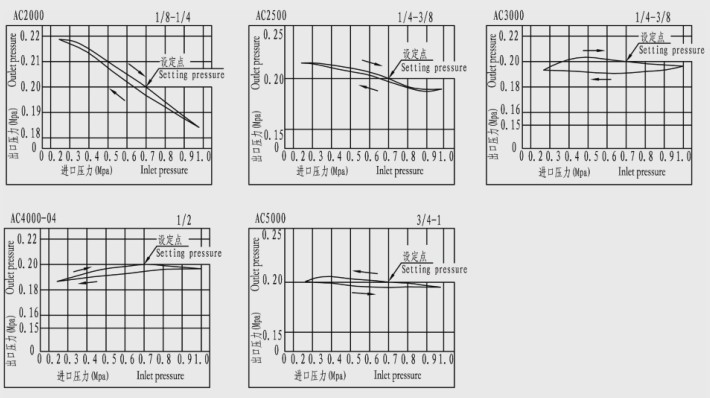

流量特性曲線 （進口壓力 P1=0.7MPa；出口壓力 P2=0.2MPa；流量 Q=20NL/min）
壓降特性曲線
|

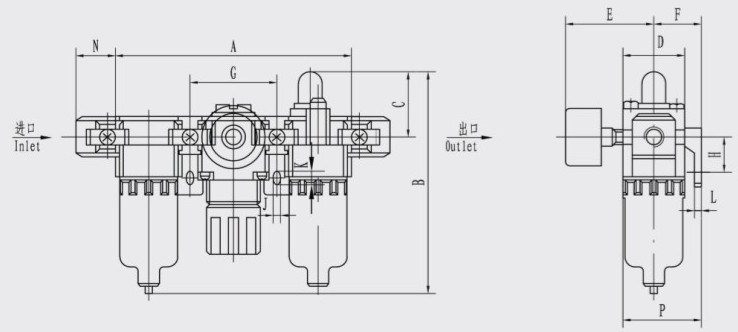

過濾器型號 Filter Type |
口徑 Port size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
QAC2000 |
1/8-1/4 |
140 |
125 |
38 |
40 |
56.8 |
30 |
50 |
24 |
5.5 |
8.5 |
5 |
22 |
23 |
50 |
|
QAC2500 |
1/4-3/8 |
181 |
156.5 |
38 |
53 |
60.8 |
41 |
64 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
|
QAC3000 |
1/4-3/8 |
181 |
156.5 |
38 |
53 |
60.8 |
41 |
64 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
|
QAC4000 |
1/2 |
238 |
191.5 |
41 |
70 |
65.5 |
50 |
84 |
40 |
9 |
13 |
7 |
42.2 |
33 |
88 |
|
QAC5000 |
3/4 |
300 |
271.5 |
48 |
90 |
75.5 |
70 |
105 |
50 |
10 |
16 |
10 |
55.2 |
40 |
115 |
