QAW系列空氣過濾減壓閥
首頁 >> QAW系列 >> 產品詳細
QAW過濾器減壓閥組合體通過把兩種產品整合一起節省了空間和管道連接。標準配置含有一個過濾減壓閥，可以通過按壓調整旋鈕快速鎖定。QAW是模塊化氣動元件的一部分可以和其他詳細的元件結合使用。
工作壓力：最高壓力1.0MPa 工作溫度：5℃~60℃
容器材料：聚碳酸酯 工作介質：空氣

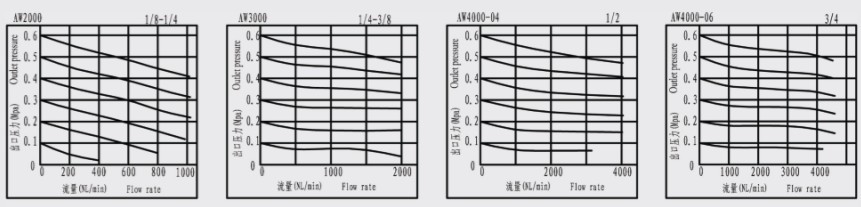

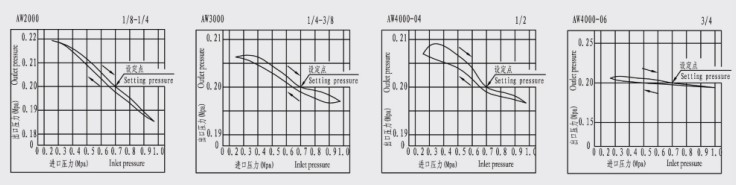

流量特性曲線
（進口壓力 P1=0.7MPa；出口壓力 P2=0.2MPa；流量 Q=20NL/min）
|

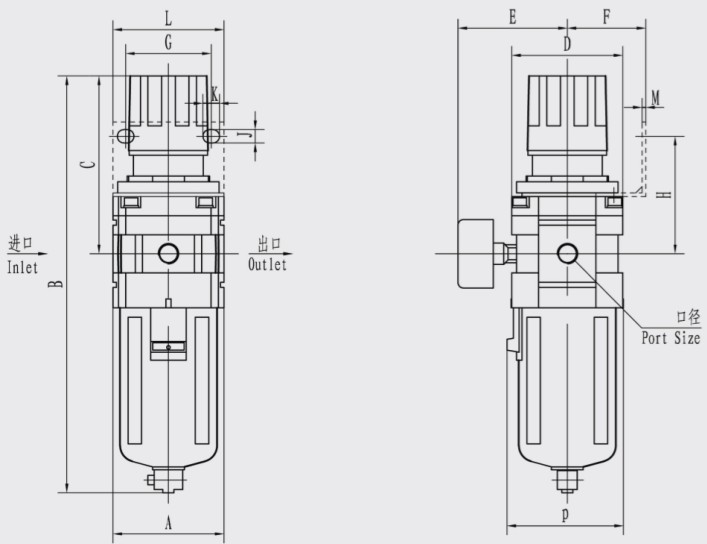

過濾器型號 Filter Type |
接口尺寸 Port size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
QAW2000 |
G1/8" G1/4" |
40 |
164.5 |
78 |
40 |
56.8 |
30 |
34 |
45 |
5.4 |
5.4 |
55 |
2.3 |
33.5 |
40 |
|
QAW3000 |
G1/4" G3/8" |
53 |
211 |
92.5 |
53 |
60.8 |
41 |
40 |
46 |
6.5 |
8 |
53 |
2.3 |
42.5 |
56 |
|
QAW4000 |
G3/8" G1/2" |
70 |
262.5 |
112 |
70 |
70.5 |
50 |
54 |
54 |
8.5 |
10.5 |
70 |
2.3 |
52.5 |
73 |
|
QAW4000-06 |
G3/4" |
75 |
267 |
114 |
70 |
70.5 |
50 |
54 |
56 |
8.5 |
10.5 |
70 |
2.3 |
52.5 |
73 |
