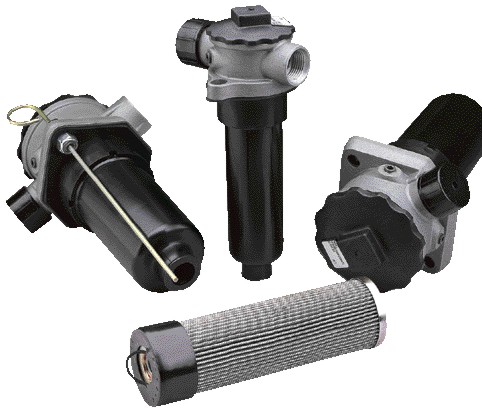

RAF油箱頂置回油過濾器
首頁 >> RAF系列 >> 產品詳細
RAF系列回油過濾器安裝在油箱頂部，在油液返回油箱之前濾除油液中的固體顆粒雜質。濾芯通過最佳的流量設計可以使阻力達到最小的過濾效果。
工作壓力：最高壓力1.6MPa 工作溫度：-25℃~120℃
發訊器發訊壓力：0.15MPa 旁通閥開啟壓差：0.175MPa
殼體材料：鑄鋁
工作介質：礦物油、乳化液、水-乙二醇、磷酸酯液壓液
額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm²/s 0.86kg/dm³）
過濾器型號 Filter type |
殼體 Housing |
濾芯 Filter element |
|||||
FT |
FC |
FD |
FV |
CD |
CV |
||
RAF063 |
0.16 |
0.85 |
0.71 |
0.57 |
0.43 |
0.37 |
0.20 |
RAF120 |
0.11 |
0.88 |
0.70 |
0.58 |
0.46 |
0.28 |
0.19 |
RAF160 |
0.13 |
0.93 |
0.82 |
0.62 |
0.49 |
0.35 |
0.22 |
|

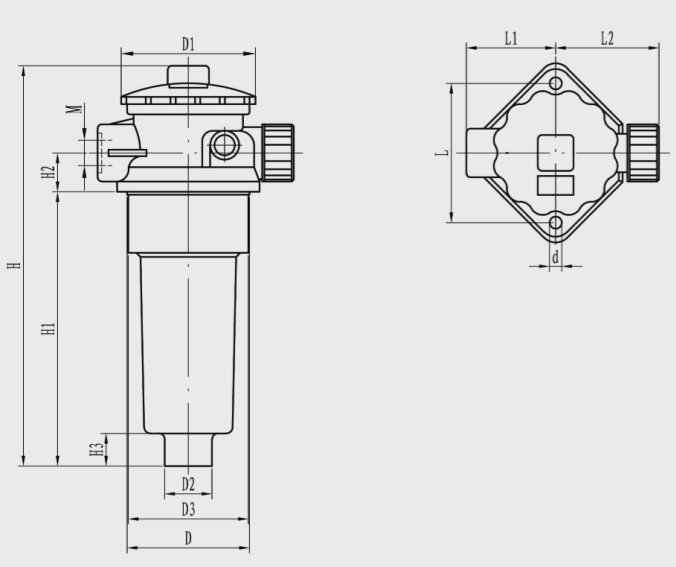

過濾器型號 Filter Type |
M |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
d |
L |
L1 |
L2 |
|
RAF063 |
G3/4 M27×2 |
Φ60 |
Φ75 |
Φ28 |
Φ59 |
178 |
243 |
24 |
16 |
Φ11 |
86 |
50 |
70 |
|
RAF120 |
G1 M33×2 |
Φ86 |
Φ104 |
Φ36 |
Φ85 |
175 |
265 |
30 |
22 |
Φ11 |
116 |
70 |
83 |
|
RAF160 |
G1-1/4 M42×2 |
Φ86 |
Φ106 |
Φ40 |
Φ85 |
255 |
365 |
34 |
25 |
Φ9 |
116 |
68 |
77 |
