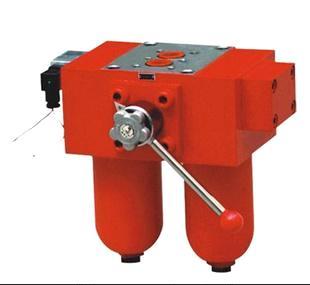

HDF系列雙筒高壓過濾器
首頁 >> HDF系列 >> 產品詳細
適用于高壓管路系統的油液凈化。過濾器上裝有切換閥，直接安裝在管路中為后面的系統元件提供持續的保護。
工作壓力：最高壓力32MPa 工作溫度：-25℃~120℃
發訊器發訊壓差：0.5MPa 旁通閥開啟壓差：0.6MPa
殼體材料：鑄鋼
工作介質：礦物油、乳化液、水-乙二醇、磷酸酯液壓液
額定流量下的清潔濾芯壓降
（單位：MPa 介質參數：30mm²/s 0.86kg/dm³）
過濾器型號 Filter Type |
殼體 Housing |
濾芯 Filter element |
|||
FT |
FC |
FD |
FV |
||
HDF 030... |
0.88 |
0.92 |
0.55 |
0.39 |
0.27 |
HDF 060... |
1.37 |
0.99 |
0.60 |
0.42 |
0.29 |
HDF 110... |
0.93 |
1.74 |
1.05 |
0.74 |
0.51 |
HDF 160... |
1.48 |
1.36 |
0.82 |
0.58 |
0.40 |
HDF 240... |
0.63 |
2.16 |
1.30 |
0.92 |
0.64 |
HDF 330... |
0.89 |
1.64 |
0.99 |
0.70 |
0.48 |
HDF 500... |
1.13 |
1.31 |
0.72 |
0.53 |
0.39 |
HDF 660... |
1.35 |
1.57 |
0.94 |
0.67 |
0.46 |
|

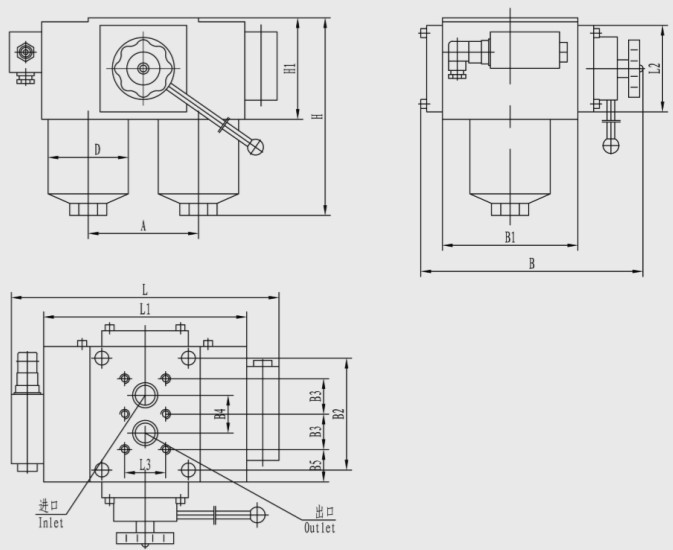

過濾器型號 Filter Type |
H |
H1 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
A |
L |
L1 |
L2 |
L3 |
D |
DN |
d1 |
d |
M |
|
HDF030 |
180 |
106 |
242 |
136 |
106 |
32 |
36 |
28 |
120 |
290 |
210 |
104 |
46 |
73 |
20 |
28 |
17.5 |
M12 |
|
HDF060 |
196 |
106 |
242 |
136 |
106 |
32 |
36 |
28 |
120 |
290 |
210 |
104 |
46 |
73 |
20 |
28 |
17.5 |
M12 |
|
HDF110 |
265 |
106 |
242 |
136 |
106 |
32 |
36 |
28 |
120 |
290 |
210 |
104 |
46 |
73 |
20 |
28 |
17.5 |
M12 |
|
HDF160 |
251 |
129 |
278 |
172 |
142 |
45 |
48 |
29 |
140 |
340 |
260 |
110 |
52 |
102 |
32 |
40 |
17.5 |
M12 |
|
HDF240 |
309 |
129 |
278 |
172 |
142 |
45 |
48 |
29 |
140 |
340 |
260 |
110 |
52 |
102 |
32 |
40 |
17.5 |
M12 |
|
HDF330 |
330 |
152 |
377 |
230 |
190 |
57 |
66 |
41 |
210 |
474 |
380 |
160 |
85 |
146 |
50 |
60 |
26 |
M20 |
|
HDF500 |
423 |
152 |
377 |
230 |
190 |
57 |
66 |
41 |
210 |
474 |
380 |
160 |
85 |
146 |
50 |
60 |
26 |
M20 |
|
HDF660 |
497 |
152 |
377 |
230 |
190 |
57 |
66 |
41 |
210 |
474 |
380 |
160 |
85 |
146 |
50 |
60 |
26 |
M20 |
